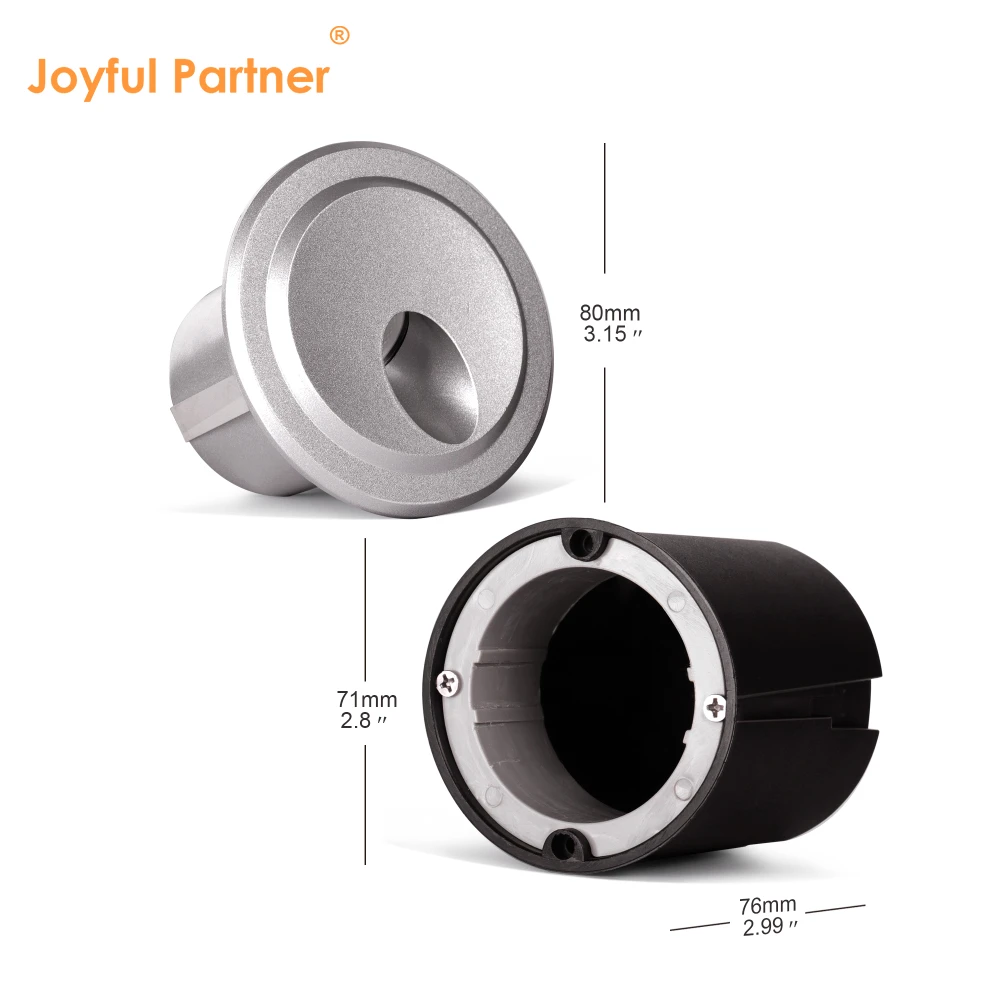

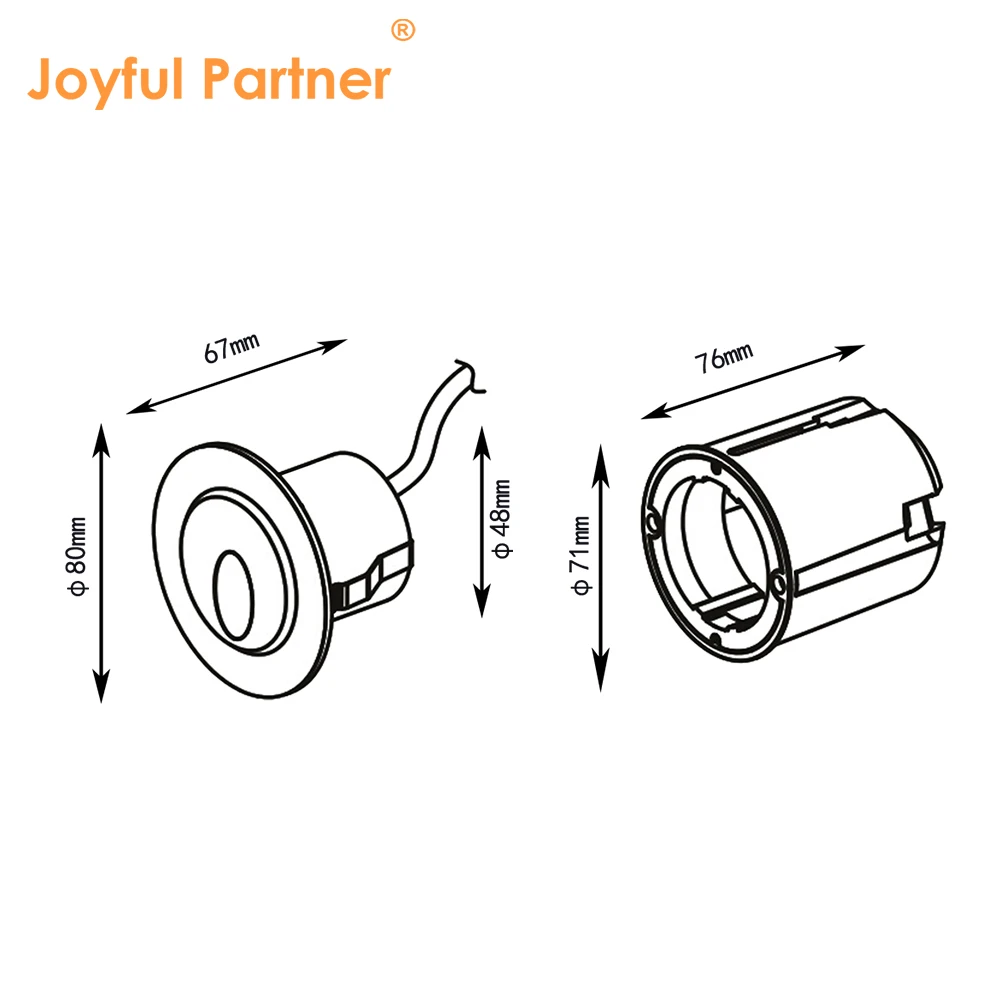

1QR0101 (Ø 80mm)

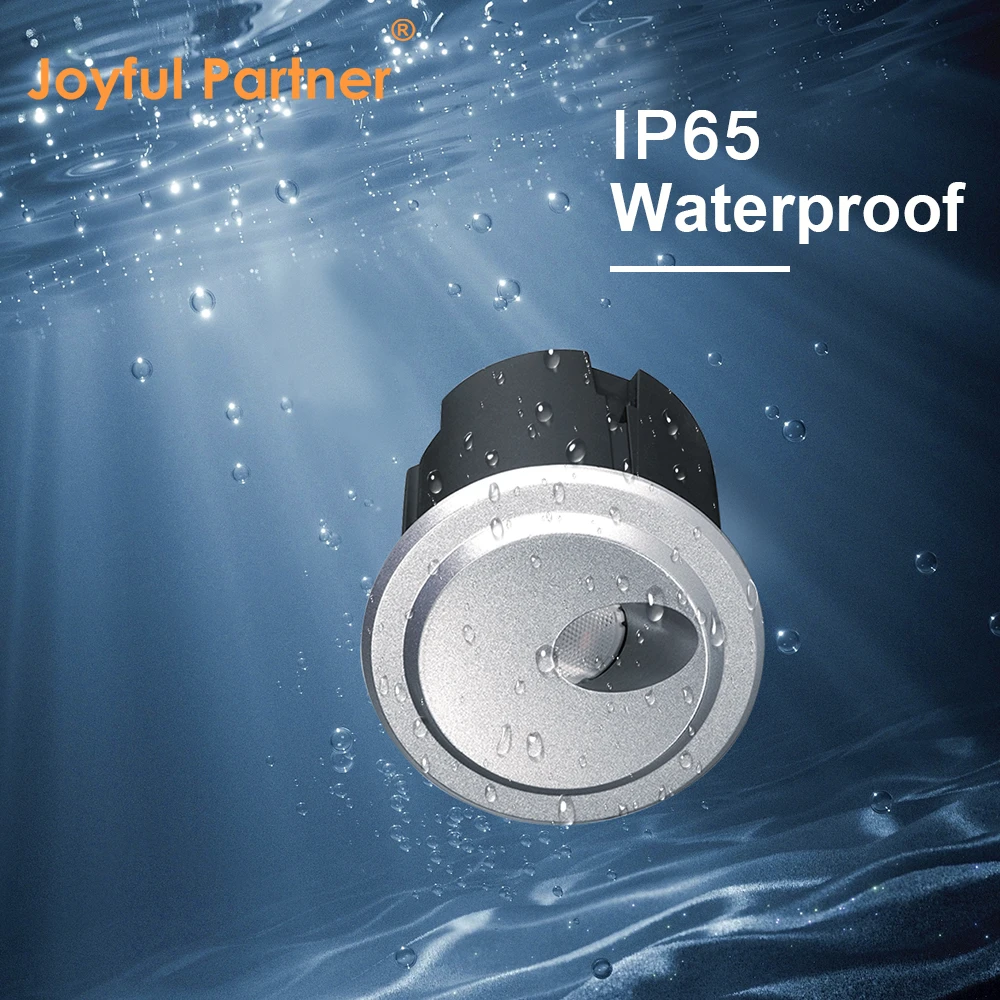

Водонепроницаемость: IP65
Материал: ADC12 Алюминий с порошковым покрытием под давлением
Модель: серия 1QR010X / 1QS010X
Сертификация: IP65, RoHS, CE

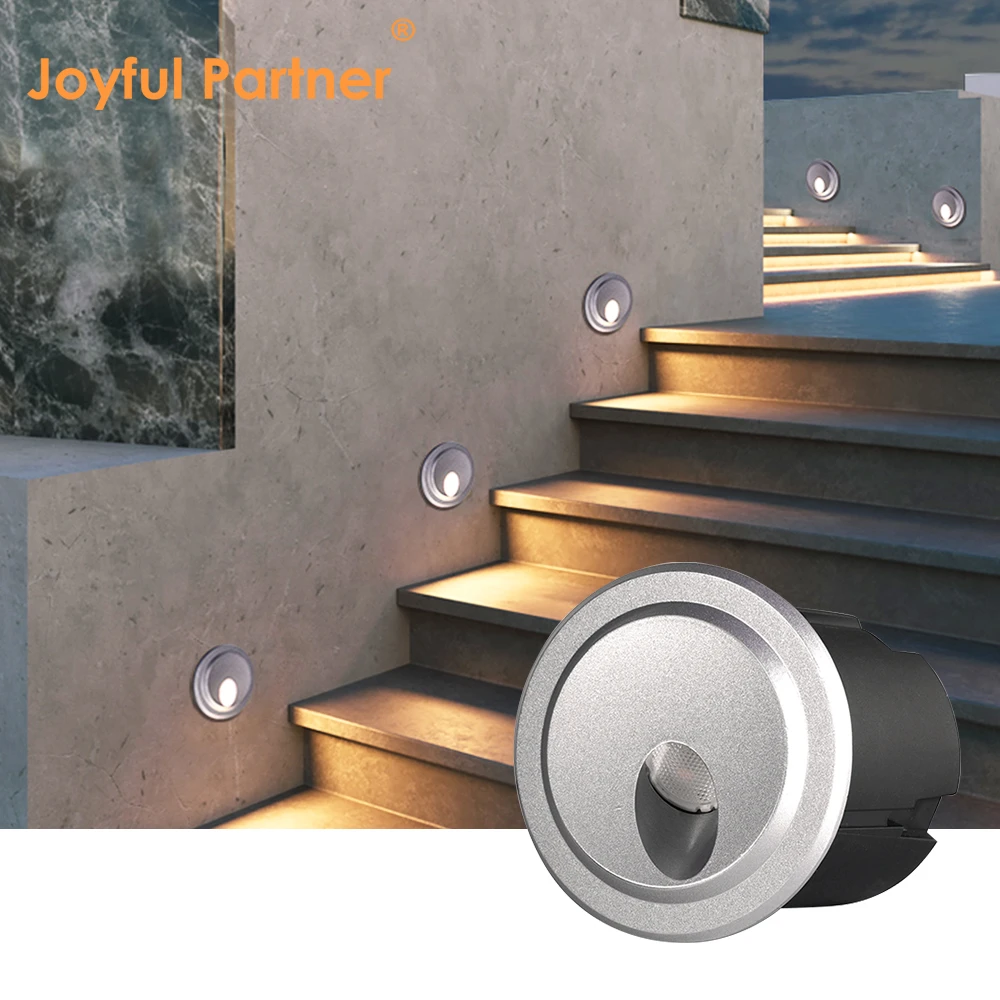

Разработан для профессионального утопленного освещения стен и лестниц на открытом воздухе.
Высокопрочный алюминиевый корпус ADC12 для литья под давлением с прочным порошковым покрытием.
Оснащён закалённым стеклом 2 мм и высокоэффективной оптической линзой с эффективностью ≥85%.
Разработано для безопасности с рейтингом ударостойкости IK10 для общественных и коммерческих помещений.
Надёжная защита IP65 обеспечивается инструментальными уплотнениями и медными кабельными вставками M12 с никелевым покрытием.

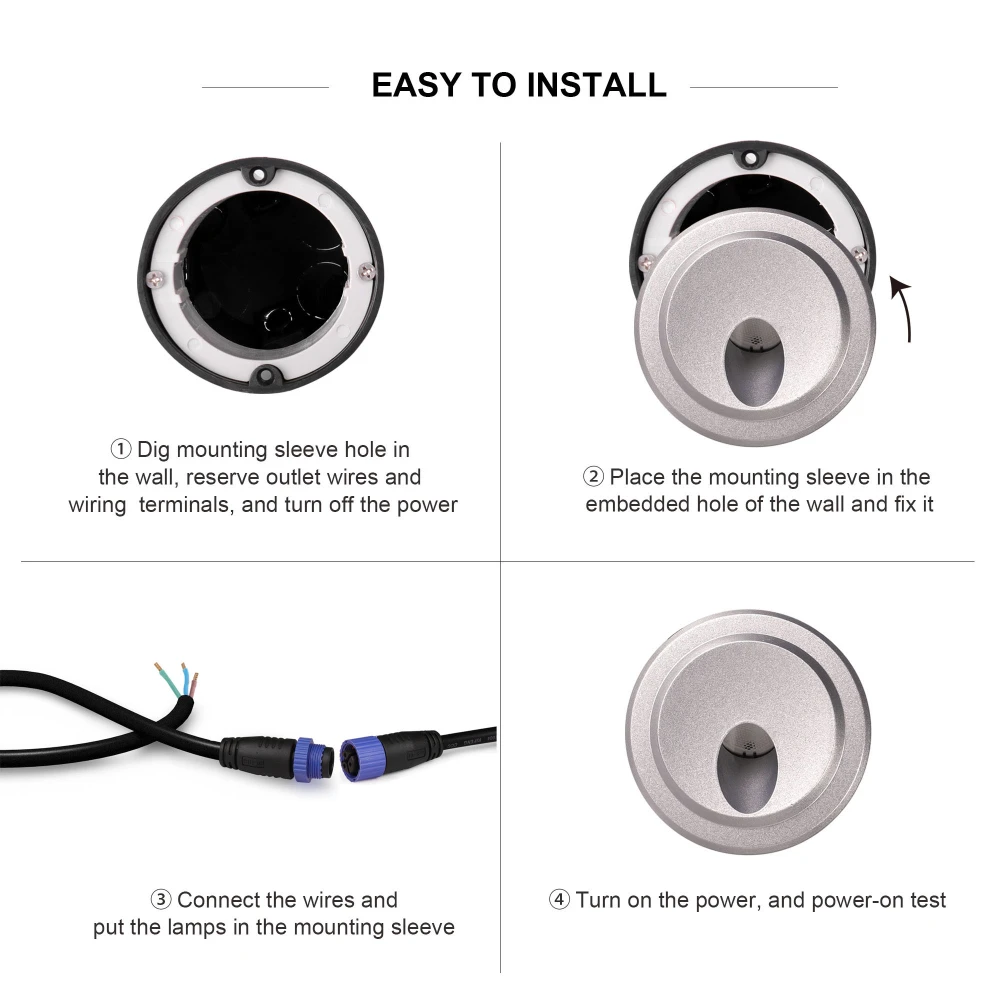

Доступны универсальные варианты установки как в круглых, так и в квадратных форм-факторах с интегрированными крепежными втулками.
Таблица спецификаций модели
|
Пункт No |
Источник света |
Угол луча линзы(°) |
Потребление (ватт) |
Входное напряжение (V) |
Ставка ik |
|
1QR0101 / 1QS0101 |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1QR0101H / 1QS0101H |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1QR0102 / 1QS0102 |
1*2W |
60° |
2.5 |
DC12V/DC24V |
10 |
|
1QR0102H / 1QS0102H |
1*3W |
60° |
3.3 |
AC100-240V |
10 |
|
1QR0107 / 1QS0107 |
1*0,5W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |
Таблица технических характеристик материалов
|
Предмет |
Описание |
|
Жильё |
ADC12 Алюминий с порошковым покрытием под давлением |
|
Стекло |
Закалённое стекло. T=2 мм |
|
Объектив |
Оптическая линза, эффективность≥85% |
|
Кабельный ввод |
Никелированная медь M12 |
|
Прокладка |
Уплотнение с формой инструмента |
|
LED |
Epistar или CREE Power LED. Ra>80 |
|
Печатная плата |
Отличная теплопроводность алюминия, коэффициент теплопроводимости≥2,0 Вт/мк |
|
Водитель |
-20°C~40°C |
|
Рабочая температура |
Выход постоянного тока, одноцветный светодиод=1-контурный выход |
|
Силовой кабель |
H05RN-F 2×0,75 мм² L=0,3 м (низкое напряжение) / H05RN-F 3×0,75 мм² L=0,3 м (высокое напряжение)
|
