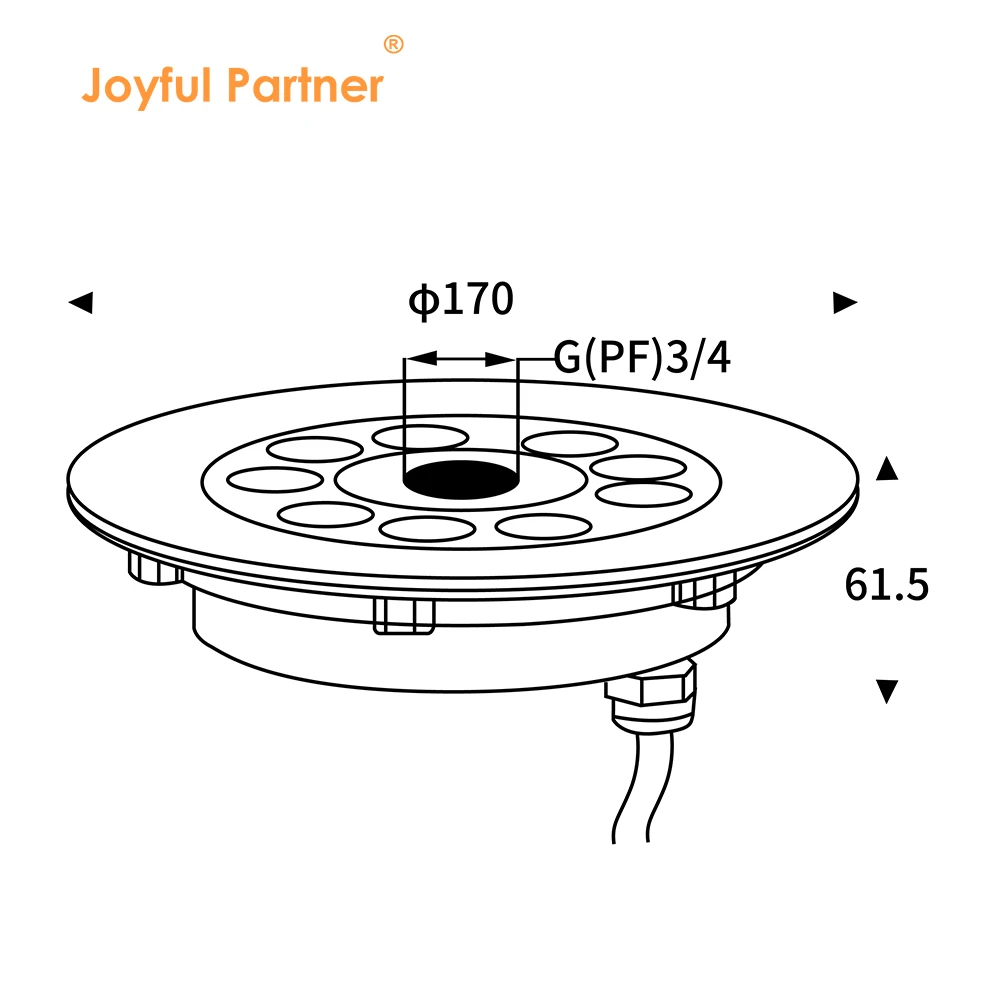

JP9409X(Ø 170mm)
Водонепроницаемость: IP68
Материал: Твёрдый хромированный молдинг нержавеющей стали 304# или 316L#
Модель: серия 9409X / 9409XB
Сертификация: IP68, RoHS, CE

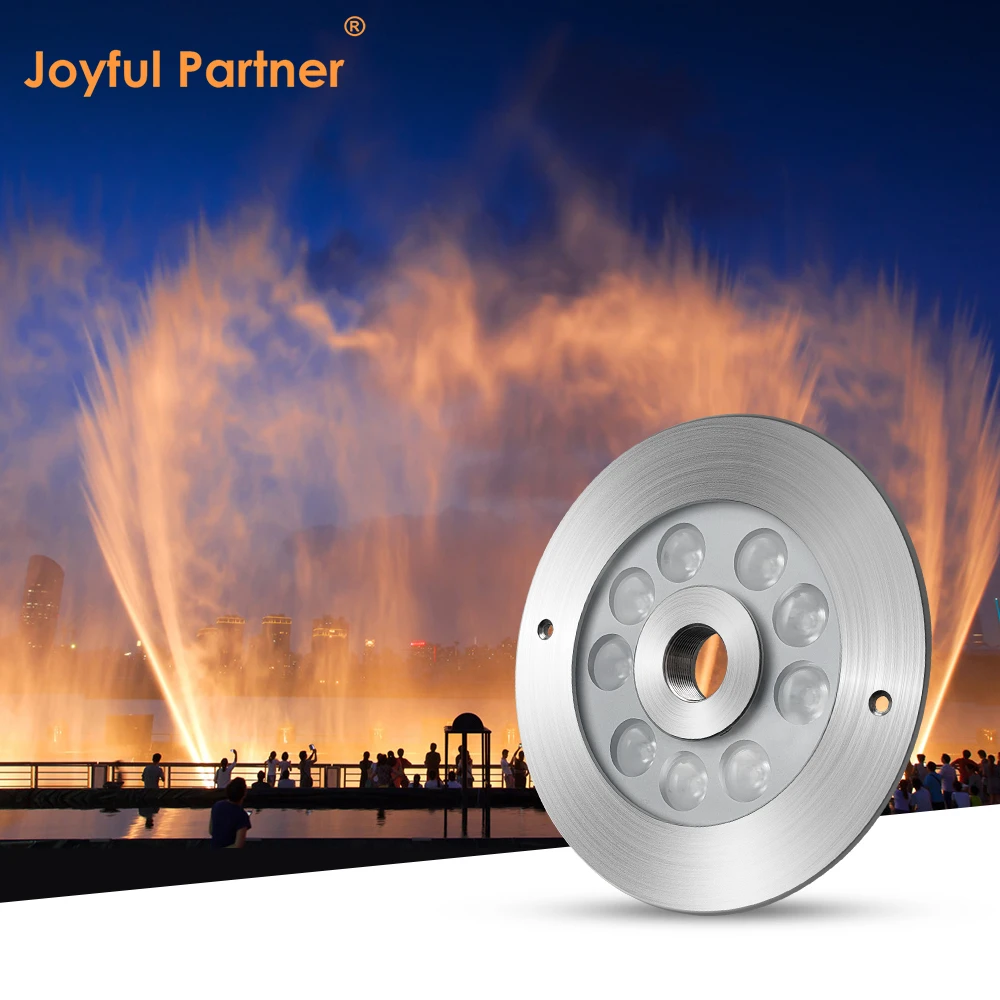

Профессиональный центральный эжективный фонтанный светильник, специально разработанный для установки сухих струйных и музыкальных водных элементов.
Отличается прочной формой из нержавеющей стали 304# или 316L# для максимальной коррозионной устойчивости в подводных условиях.
Оснащён высокопрочным закалённым стеклом 10 мм и ударной характеристикой IK09, чтобы выдерживать интенсивный пешеходный поток и давление воды.

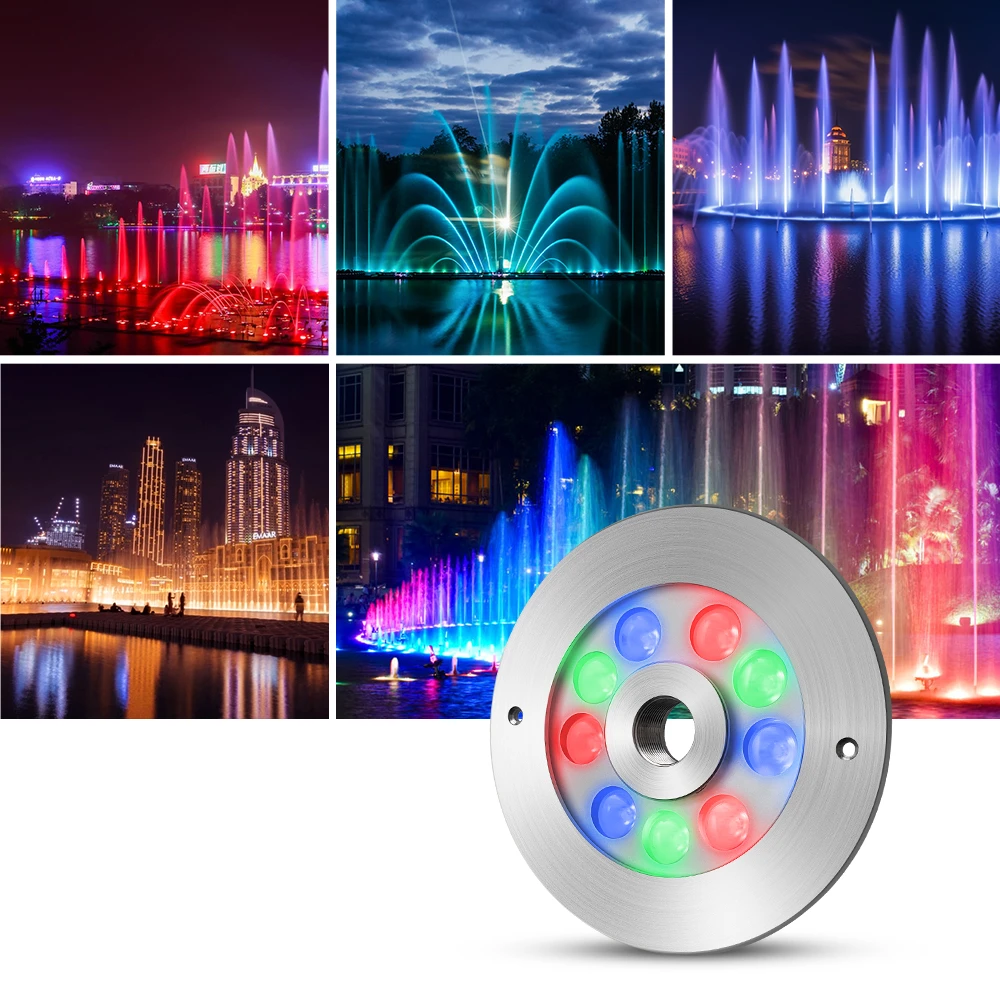

Интегрировано с высокопроизводительными светодиодами CREE и OSRAM, обеспечивающими яркое и энергоэффективное освещение знаковых площадей.

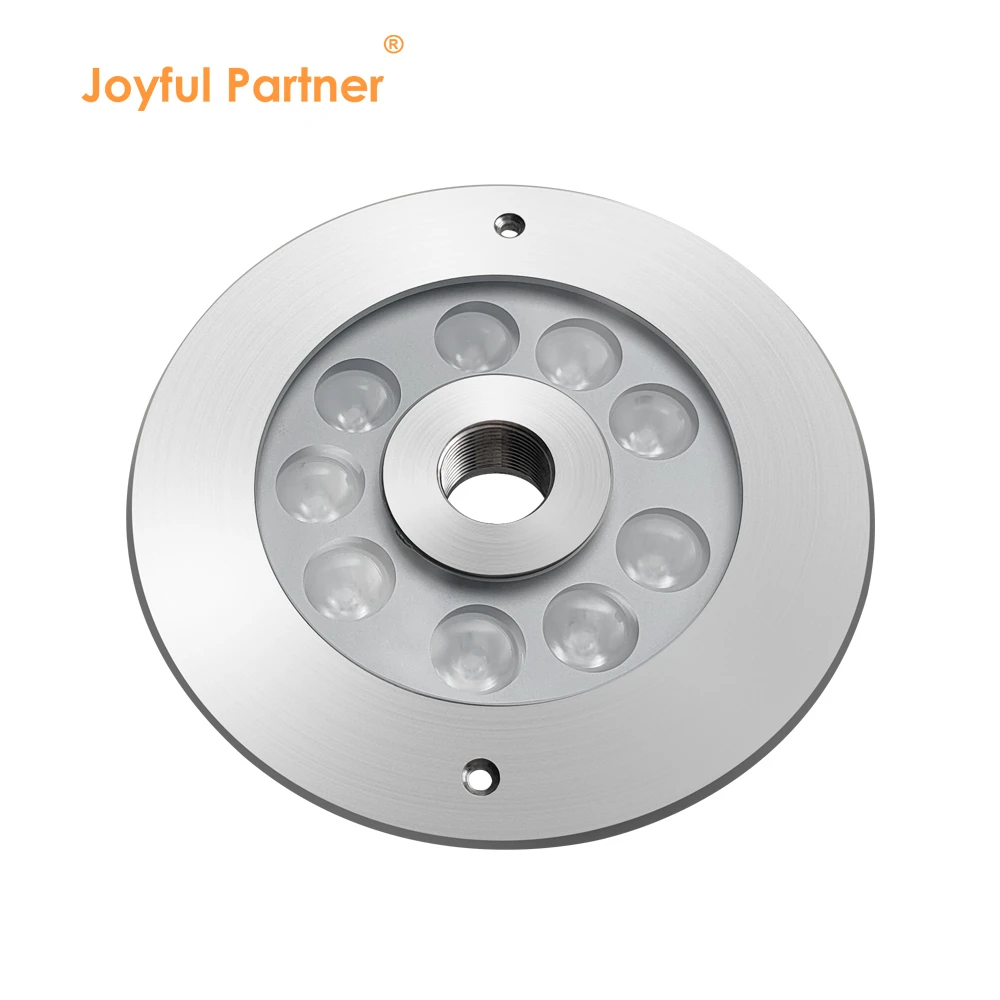

Разработан со специализированным центральным отверстием [G(PF)3/4] для бесшовной интеграции с водяными соплами и фонтанными насосами.

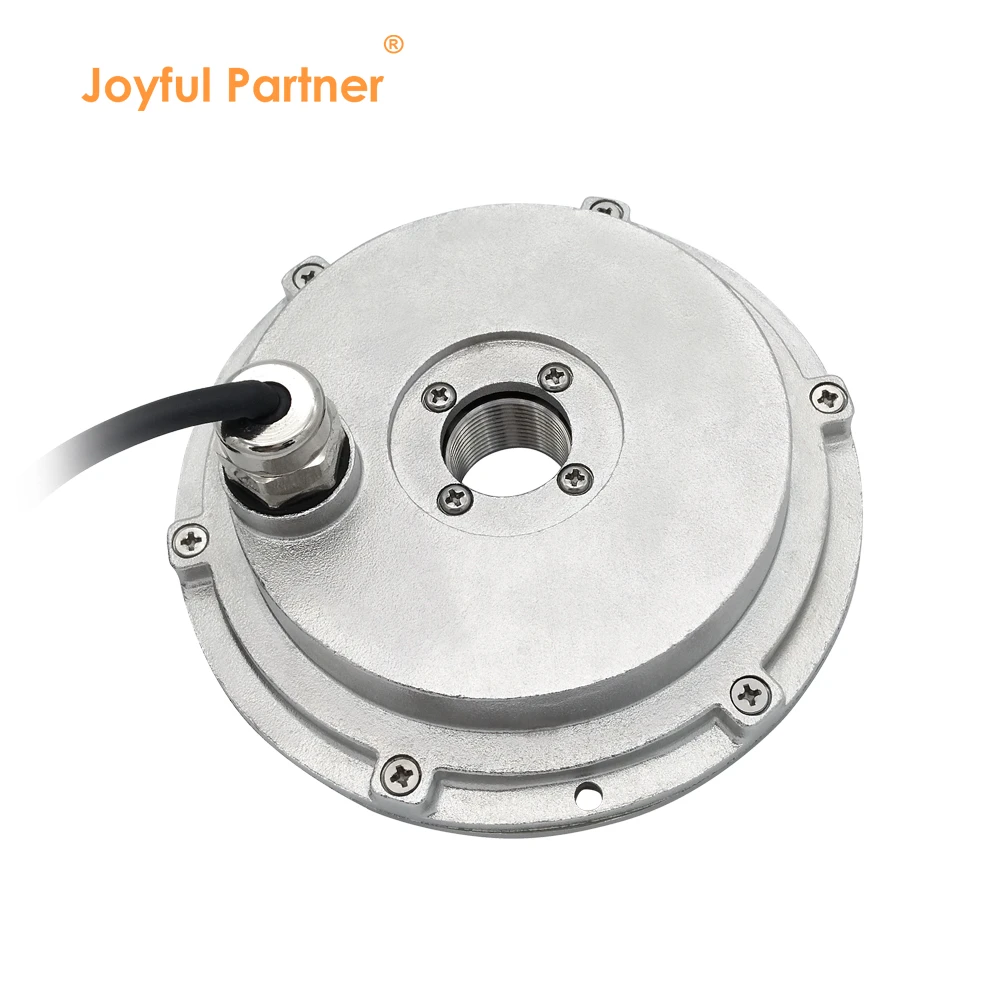

Надёжная погружная защита IP68 обеспечивается высокоточными силиконавыми уплотнями и медными кабельными вставками с никелевым покрытием PG11.
Таблица спецификаций модели
|
Пункт No |
Источник света |
Угол луча линзы(°) |
Потребление (ватт) |
Входное напряжение (V) |
Ставка ik |
|
94091 / 94091B |
Светодиод 9x1W |
8°/15°/25°/30°/45°/60° |
9.4 |
DC12V/DC24V |
09 |
|
94092 / 94092B |
Светодиод 9x2 Вт |
8°/15°/25°/30°/45°/60° |
19.2 |
DC12V/DC24V |
09 |
|
94093 / 94093B |
9x1W RGB-СВЕТОДИОД |
8°/15°/25°/30°/45°/60° |
9.0 |
DC12V/DC24V |
09 |
|
94094 / 94094B |
9x2W RGB-СВЕТОДИОД |
8°/15°/25°/30°/45°/60° |
17.4 |
DC12V/DC24V |
09 |
|
94096 / 94096B |
9x3W RGB3in1 светодиод |
8°/15°/25°/30°/45°/60° |
26.1 |
DC12V/DC24V |
09 |
Таблица технических характеристик материалов
|
Предмет |
Описание |
|
Передняя обложка и корпус |
Твёрдая хромированная молдинговая сталь с формой 304# или 316L# |
|
Стекло |
Закалённое стекло T=10 мм |
|
Объектив |
Оптическая линза, эффективность≥85% |
|
Кабельный ввод |
IP68 PG11 с никелевым покрытием меди |
|
LED |
Мощные светодиоды CREE И OSRAM |
|
Печатная плата |
Отличная теплопроводность, алюминий, коэффициент теплопроводимости≥2,0 Вт/мк |
|
Водитель |
Выходной ток постоянного тока. Одноцветный светодиод=выход с 3 цепями. RGB светодиод = выход с 3 цепями. RGB светодиод 3in1 = выход с 6 цепями |
|
Среда применения |
Температура воды от -20°C ~ 40°C ниже глубины 1,0 метра |
|
Силовой кабель |
H05RN-F 2*0,75 мм² L=2м (одноцветный) / H05RN-F 4*0,75 мм² L=2 м (для RGB) |

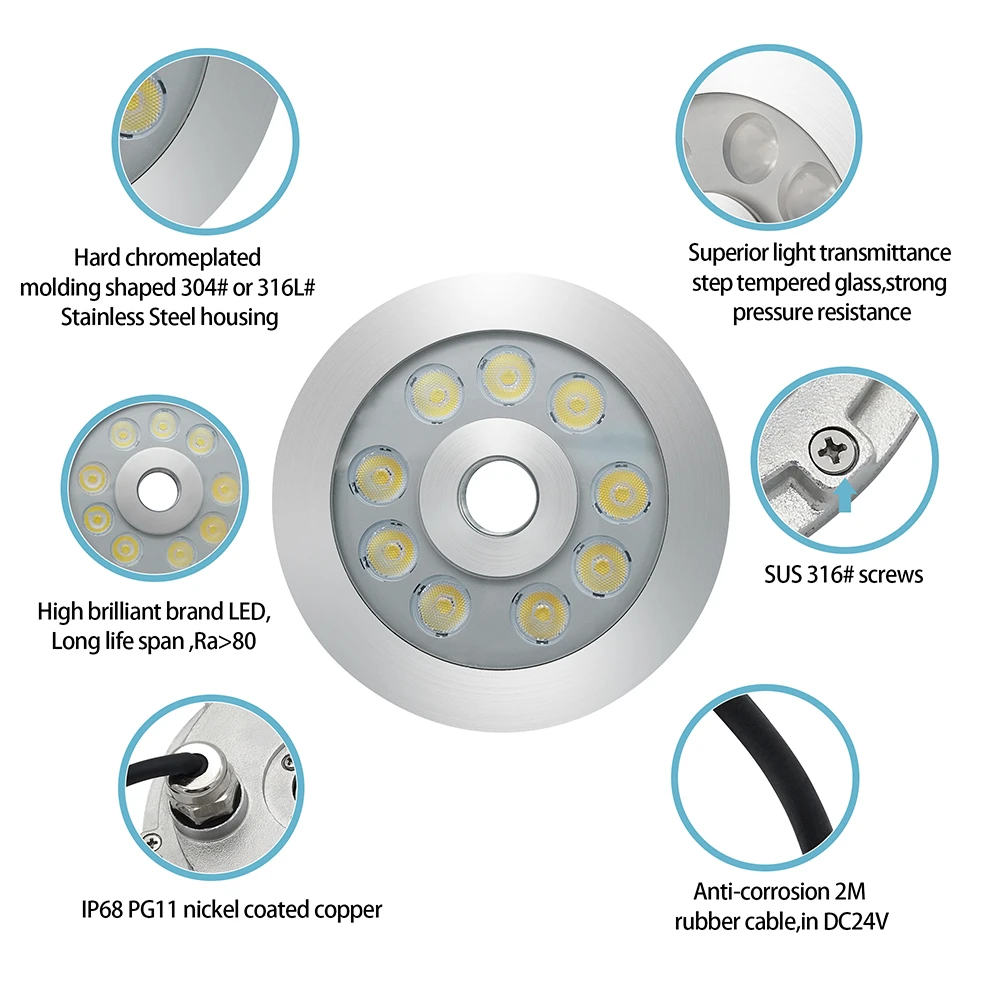

Хромированная сталь 304 или 316L: твёрдый корпус с закалённым стеклом 10 мм и никелевым покрытием IP68 PG11.
С постоянным текущим драйвером и светодиодом OSRAM
